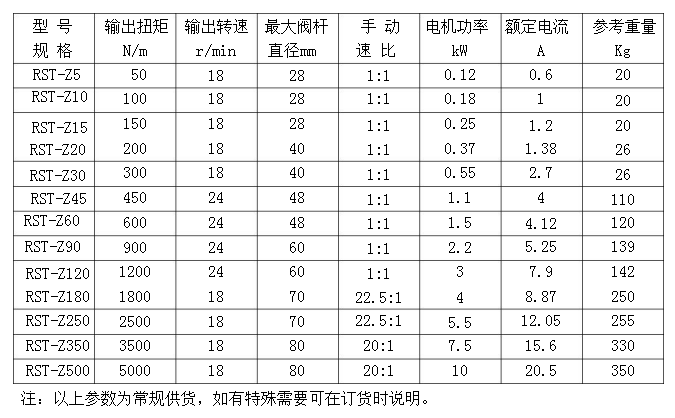

莱斯特多回转Z型电动执行器参数表

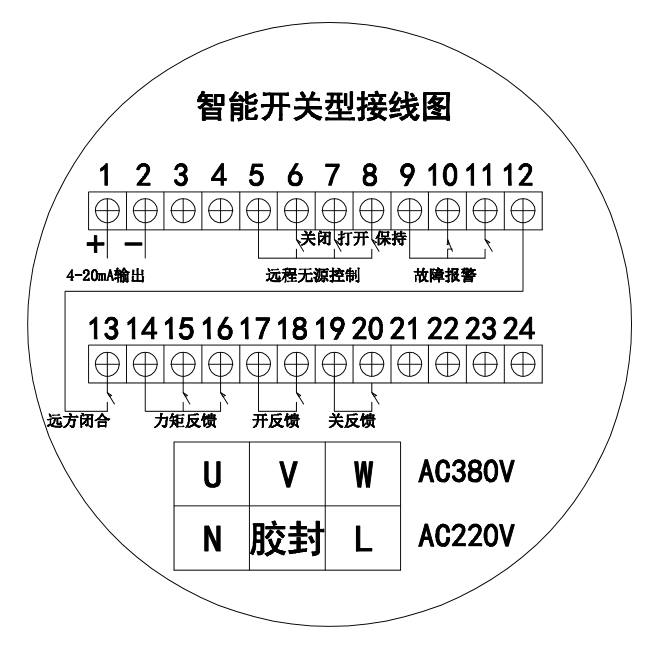

智能开关Z型多回转电动执行器接线图

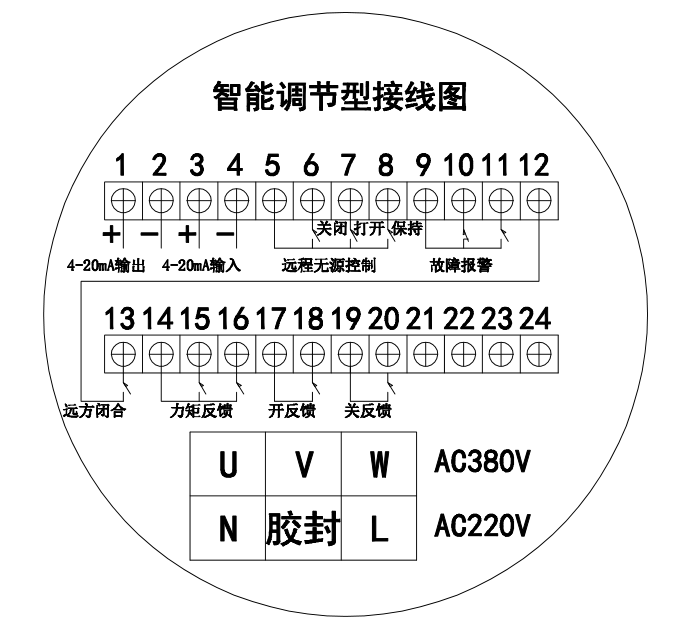

智能调节Z型多回转电动执行器接线图

智能Z型多回转电动执行器调试说明

红色旋钮为方式钮，可在现场/停止/远方之间切换；或在设定状态实现菜单的保存（从停位旋到现场）和退出（从停位旋到远方）。黑色旋钮为操作钮，可在现场模式进行打开或关闭操作，或在设定状态进行加减设置。现场旋钮操作时，短时间作用为现场点动模式，当操作钮有效作用时间超过3秒钟后报警区显示“bc”为自动进入现场保持模式，反向旋操作钮或将方式钮旋到停止，即停止动作。

1.远控信号查询
    方式钮旋到远方，在显示屏的左下角显示接收到的远控信号。开关型：OP代表有远方打开；CL代表有远方关闭；bc代表有远方保持（多状态并存时交替显示）。调节型：显示收到控制电流值或电压值。
2.阀位信号查询
    方式钮旋到现场，显示屏左下角显示阀位信号。阀位采集为电位器时显示阻值的百分比（d01～d99）；阀位采集为12位编码器时显示编码器的百分比（b00～b99）；阀位采集为18位编码器时显示编码器的千分比（000～999）。
